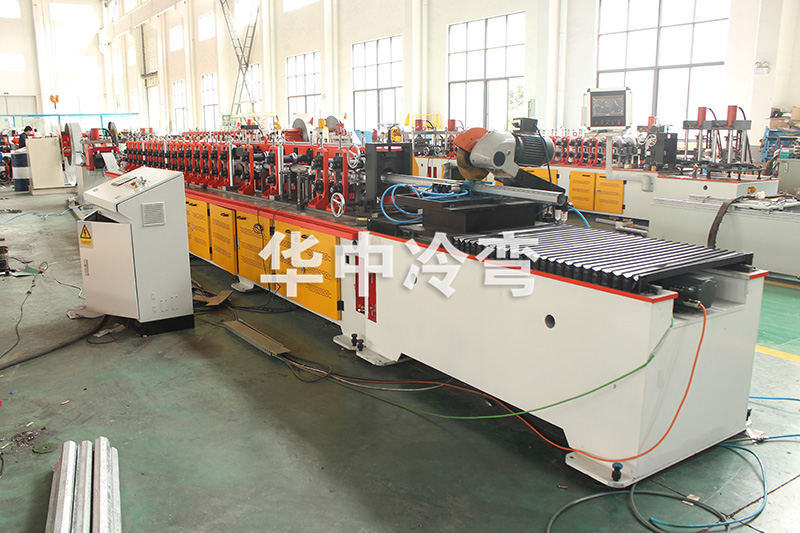

40-60八角管成型机

40-60八角管设备成型机

一体式机架，互换底板

3吨放料架

主机成型道次:24

电气柜：西门子控制系统

悬臂式控制台：西门子触摸屏

主电机功率: 7.5*2KW, 220/380V, 50/60 HZ, 3相

冲孔：液压冲孔，40/60两副模具

外置液压站: 5.5KW,220/380V,50/60HZ,3相，蓄能，风冷

进料板厚：HZ-40：0.4-0.6mm

HZ-60：0.5-1.0mm

进料方式：1.5kw伺服送料（西门子），100次/min以上

切断方式：1.5kw伺服跟踪切断（西门子），3kw飞锯切割头

生产速度: 成型速度15m/min，整机速度12m/min

传动方式: 齿轮传动

润滑冷却系统

工艺流程

开卷机---液压冲孔---伺服送料---成型---伺服跟踪切断---成品出料
